Uml Use case diagram Mesin ATM

Di dalam Ranah use case diagram ini akan di bedakan menjadi 3 pihak yang terlibat.
Yaitu Atm,Operator control,User/pengguna


nah bab kali ini saya akan membahas alur dan keterkaitan semuanya dan tugas/fungsi2 yang ada di dalam sistem tersebut.

operator

sebenarnya jika menyinggung operator, dari sistem perbankan sangatlah banyak operator2 yang bekerja, karena distribusi uang dari kantor pusat
bank menuju mesin2 atm membutuhkan setidaknya lebih dari 3x jasa/bidang yang berbeda beda tugasnya.

Operator Bank pusat.
-Bank pusat akan menghitung dan menyeleksi kebutuhan jumlah uang yang harus di setorkan/dikirimkan ke mesin ATM
-Sebelum dikirimkan uang hingga sitem dan petugas yang mengambil serta tujuan yang dituju harus lengkap sesuai prosedur dan disaksikan oleh team keamanan(polisi) sebagai uang
yang sah dan legal untuk di pasarkan ke mesin2 atm.
-Jumlah dan tujuan tak luput diseleksi.
-Setelah pihak bank secara resmi melepas uang tersebut untuk dikirimkan. Selama itu juga tanggung jawab pemegang uang berpindah kepada operator pengiriman.
-Namun bank pusat juga tidak hanya melayani pendistribusian uang mereka juga harus melayani transaksi2 yang sifatnya online seperti data2 yang bisa diakses oleh user dll.

Operator pengiriman uang.
-Operator ini adalah yang bertugas sebagai mendistribusi/mengantarkan uang yang telah di lepas oleh bank.
-Peran operator ini sangatlah sulit karena tanggung jawab yang besar serta menjadi sasaran kriminal.
-Namun dari pihak bank sendiri tidak ambil pusing/ tidak mengalami kerugian bila mana operator ini mengalami kendala di jalan,dikarenakan operator ini adalah pihak ke2 yang berbeda perusahaan/tidak
ada sangkut pautnya dengan bank itu sendiri.
-Ketika paket uang tiba di atm, semua uang dan catatan dimasukan ke dalam mesin. Biasanya untuk mengecek jumlah sesuai atau tidak akan dihitung lewat mesin atm.

operator ATM
- sebenarnya operator ini di control oleh bank pusat , karena tugasnya juga tak luput dari bank pusat.
- operator ini akan melayani transaksi2 yang dilakukan oleh permintaan user.
- dan tak luput mesin akan mencatat dan menyimpan di data server bank pusat.
- Untuk memastikan uang di dalam mesin atm sesuai dengan jumlah uang yang dikirimkan oleh bank pusat yaitu dengan cara menghitung jumlah tranksaksi pengambilan uang. dan langsung di cek oleh server jumlahnya sesuai atau tidak


User/nasabah.
-Peran nasabah adalah pengguna dari bank pusat dan mesin atm
- Secara umum menu yang bisa dipilih nasabah antara lain : 1.pembayaran listrik,telepon dkk
2.cek saldo
3.transfer
4.mengubahpin
5.pembayaran kartu kredit
6.dll


Berikut contoh use case diagram antara user/pengguna,mesin atm
secara kasar keterkaitan antara user dan bank adalah seperti berikut.






Use case sebagai user/nasabah


Use case sebagai mesin ATM

Sistem Singkat cara kerja AC

USE CASE DIAGRAM PADA AC

Apa itu use case diagram?

   Use case diagram adalah suatu model yang dangat fungsional dalam sebuah sistem yang menggunakan actor dan use case. Sedangkan pengertian dari use case sendiri adalah layanan atau fungsi-fungsi yang tersedia pada sistem untuk penggunannya.

   Use case diagram menggambarkan efek fungsionalitas yang telah diharapkan oleh sistem.  Use case diagram dapat sangat membantu bila kita sedang menyusun requitment sebuah sistem, mengkomunikasikan sebuah rancangan aplikasi dengan konsumen, serta merancang test case untuk semua feature yang ada pada sistem.

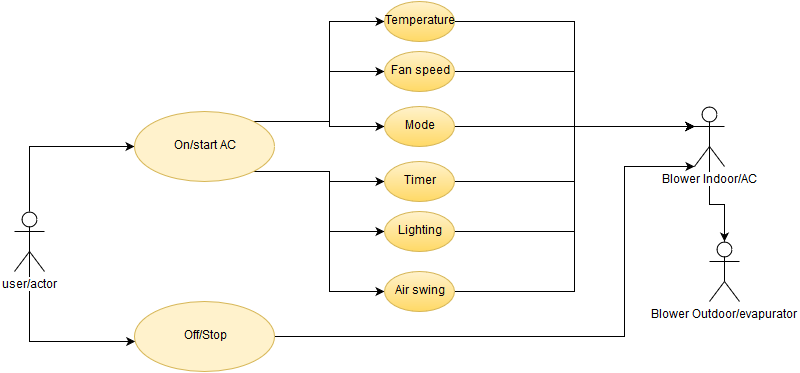

Salah satu contoh penggunaan Use case diagram pada AC.

   Yang dimaksud gambar diatas adalah: sofware dari user menuju Hardware
1.user/actor adalah perangkat yang memberi perintah untuk hardware/actor lainya. Actor diatas adalah remote AC itu sendiri
2. Terdapat 2 pilihan yang paling utama di dalam remote tersebut, yaitu on/off
3.Ketika on si remote akan menampilkan data yang akan disesuaikan oleh user/pengguna.
4. Temperature,fan speed,mode,Timer,lighting,air swing adalah layanan software yang ada di remote dan ketika di pilih remote akan mengirim kode kepada blower in akan menerjemahkan kode tersebut dan mensinkronisasikan dengan evapurator.
5.Sebenarnya evapurator disini sepaket dengan blower indor namun evapurator hanya menyala dan dikendalikan oleh blower indor. Tugasnya sendiri adalah menekan kompresi freon sehingga menghasilkan udara dingin.
6.Ketika off sendiri blower akan memutus/menyetop semua aliran listrik maupun sofware karena tujuanya adalah mematikan AC.



Cara kerja sistem Hardware pada AC:
1. Sebenarnya simple Harware sendiri bekerja hanya ketika ada aliran listrik.
2. Ketika aliran listrik masuk maka Perangkat tersebut akan bekerja.
3. Aliran listrik sendiri diatur oleh software yang sudah dijelaskan diatas.
4. Meskipun pada AC memiliki berbagai fitur pada dasarnya hardwarenya sama yaitu on/off, Temperature sendiri hanyalah manipulasi timer seberapa lama evapurator bekerja. Sehingga semakin lama bekerja akan semakin banyak pula menghasilkan udara dingin.
5. Sehingga dapat disimpulkan bahwa AC yang dingin bukan berasal dari sofwarenya maupun fiturnya, Akan tetapi seberapa besar kinerja dari hardware tersebut.

Video diatas adalah prinsip dasar kerja AC. Sehingga para pabrikan elektronik berupaya menciptakan bagaimana sofware terbaik untuk pasar dengan memanfaatkan hardware yang ada. Kembali ke awal bahwa semua perangkat sistemnya hampir sama namun yang membedakan adalah cara mengefisienkan hardware tersebut sehingga setiap pabrikan menciptakan produk yang terlihat berbeda beda.
